Кнопки на передней панели блока управления имеют 2 режима работы (верхний и нижний регистр), переключение в верхний регистр производится при помощи кнопки [SHIFT], которая имеет светодиодный индикатор. Например кнопка [FILL/VACUUM] в нижнем регистре управляет вакуумным насосом, а в верхнем – подачей газа.

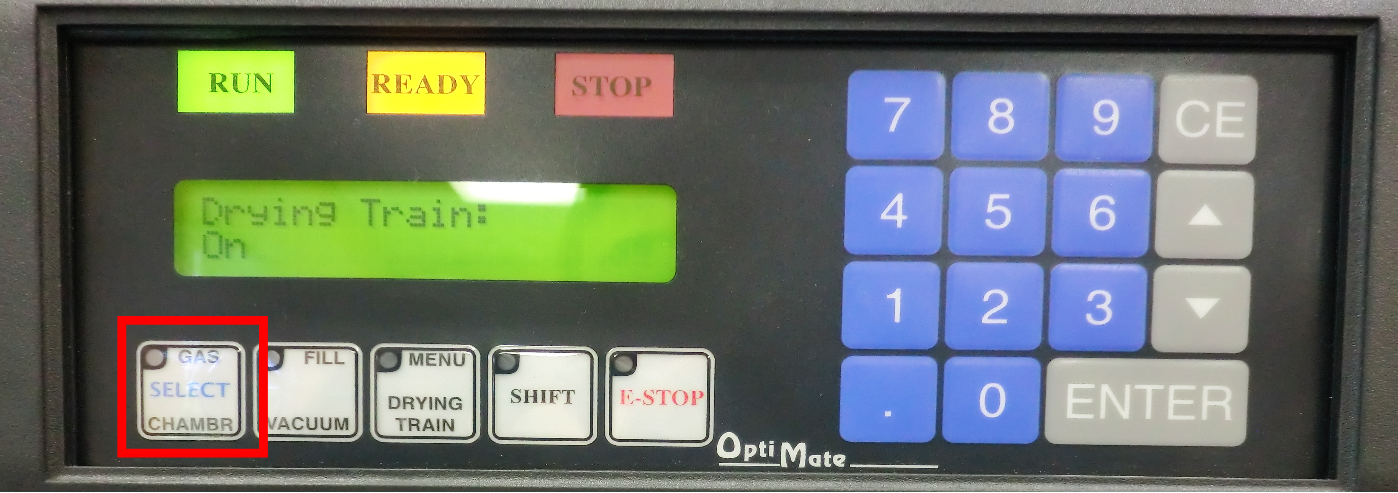

Выбор рабочей камеры (главная или шлюзовая):
Выбор камеры, с которой будет производиться работа, производится последовательным нажатием кнопки [SELECT GAS/CHAMBER] в нижнем регистре.
Доступные варианты: Main chamber (главная камера), Transfer chamber (шлюзовая камера).
Рис. 1. Выбор рабочей камеры.

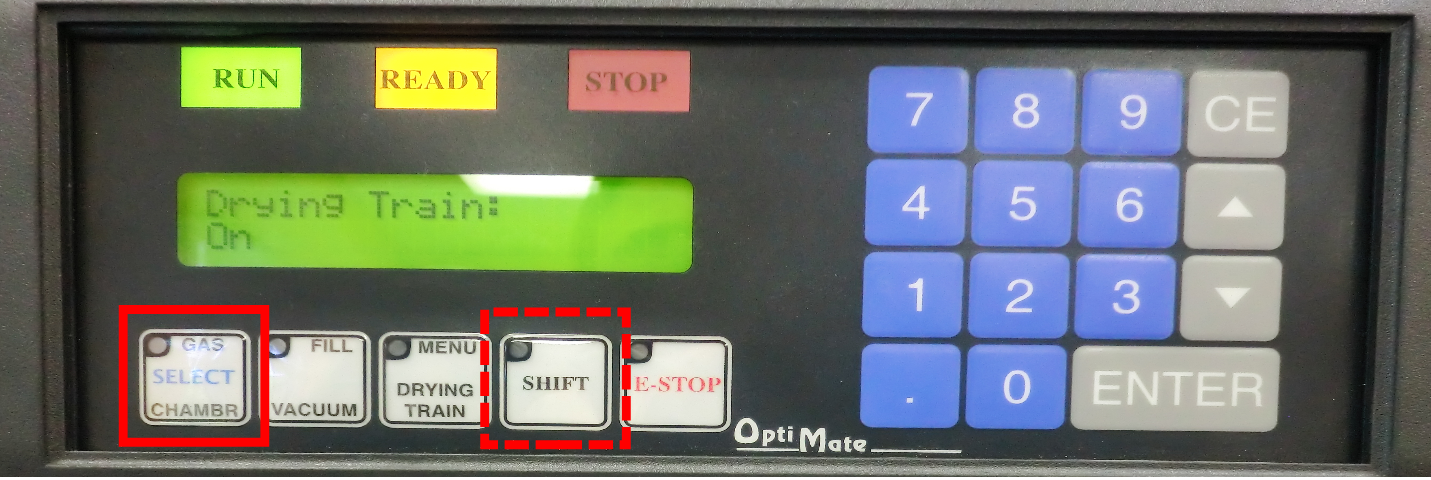

Выбор рабочего газа для главной камеры:
Выбор газа для главной камеры (шлюзовая камера может быть заполнена только азотом) производится последовательным нажатием кнопки [SELECT CHAMBER/GAS] в верхнем регистре.
Доступные варианты: Anaerobic, Nitrogen (N2)
Рис. 2. Выбор рабочего газа.

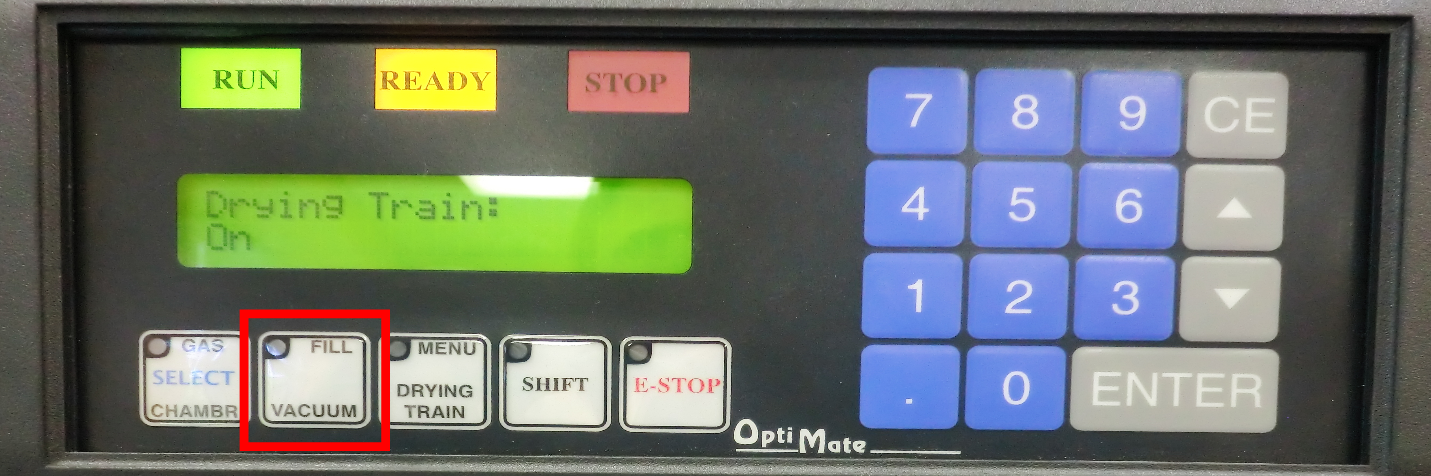

Откачка выбранной камеры:
Для включения откачки выбранной камеры при помощи вакуумного насоса служит кнопка [VACUUM/FILL] в нижнем регистре. Главная камера позволяет поддерживать вакуум до -6 см вод. ст. (-0,6 кПа), шлюзовая – до -26 дюймов рт. ст. (-87 кПа). Выключение откачки производится повторным нажатием кнопки.
Во время работы на дисплее управляющего блока отображается выбранная камера и текущее давление. Откачка автоматически прекратится при достижении минимального давления.
Рис. 3. Откачка выбранной камеры.
Заполнение камеры газом:
Для включения подачи выбранного газа в выбранную камеру служит кнопка [VACUUM/FILL] в верхнем регистре. Главная камера позволяет поддерживать давление до 6 см вод. ст. (0,6 кПа), шлюзовая не рассчитана на положительное давление (верхний предел давления 0,0 дюймов рт. ст., то есть нулевая разница с давлением окружающей среды. Выключение подачи газа производится повторным нажатием кнопки.
Во время работы на дисплее управляющего блока отображается выбранная камера и текущее давление. Подача газа автоматически прекратится при достижении максимального давления.
Рис. 4. Заполнение газом.
Осушение атмосферы главной камеры:
Главная камера оборудована тремя контейнерами с гранулами «молекулярного сита» для осушения атмосферы. Для включения режима осушения используется кнопка [DRYING TRAIN/MENU] в нижнем регистре. Режим осушения остается активным пока не будет отключен повторным нажатием кнопки.
Рис. 5. Осушение.

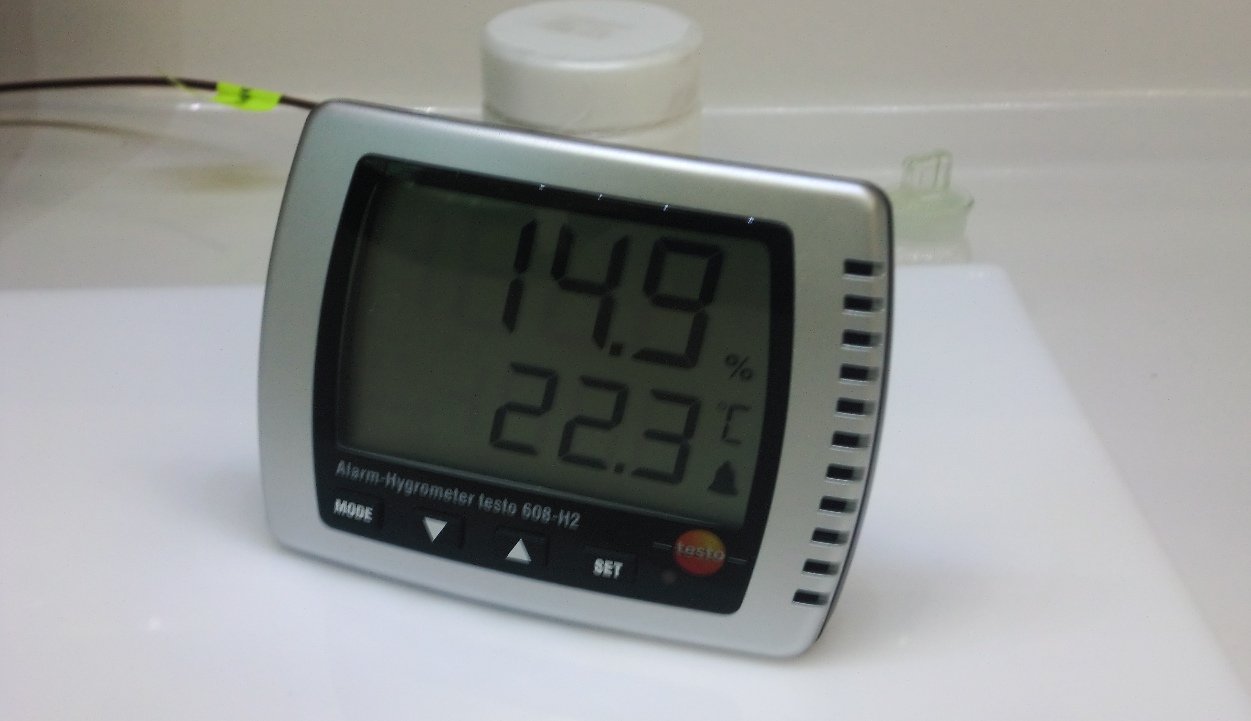

Для контроля влажности используется электронный гигрометр со встроенным термометром. Гигрометр рекомендуется размещать ближе к центру камеры, на небольшом возвышении.
Рис. 6. Гигрометр.
Примечание 1: для включения режима осушения нет необходимости выбирать главную камеру в качестве рабочей.
Примечание 2: имеется возможность производить одновременное осушение и заполнение рабочим газом
Примечание 3: перед включением осушения необходимо выключить откачку, обратное также справедливо.

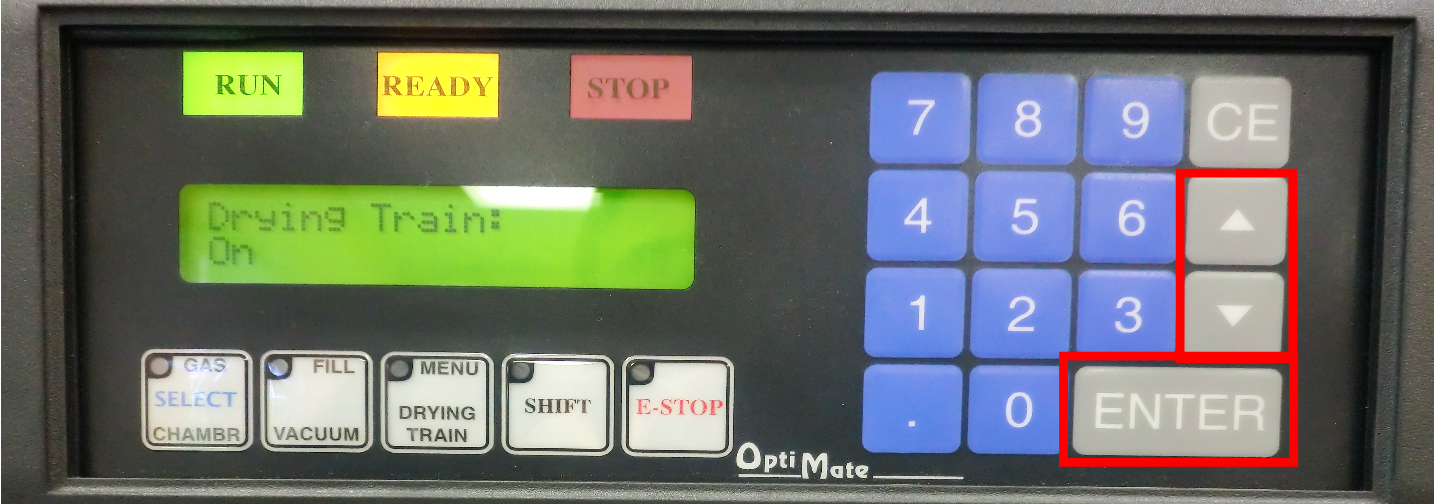

Выполнение автоматических продувок (purging):
Блок управления позволяет выполнять циклы откачки и заполнения камеры газом в автоматическом режиме заданное число раз. Продувка выполняется для рабочей камеры выбранным газом.
Для начала продувки требуется задать количество циклов кнопками [] и [] на боковой клавиатуре и нажать [ENTER].
В ходе работы на дисплее отображается номер цикла и текущая стадия (откачка или заполнение газом).
Рис. 7. Выполнение продувок.
По завершении всех циклов камера переходит в режим ожидания.
